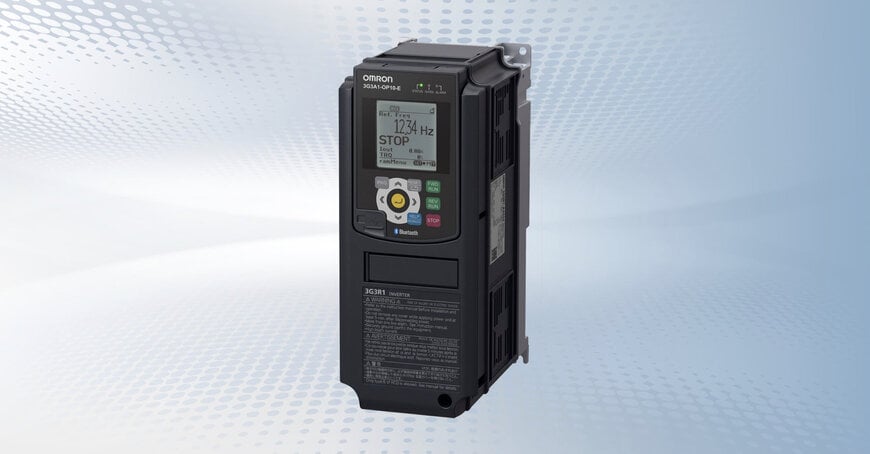

OMRON lanza el variador R1 y amplía su gama de accionamientos hasta 630 kW

La coordinación del control dinámico de motores en maquinaria industrial de servicio pesado plantea importantes retos mecánicos, especialmente en la gestión del par a velocidad cero en ejes verticales y frente a cargas de gran inercia. OMRON ha presentado su variador de velocidad R1 (3G3R1), ampliando su cartera de accionamientos para ofrecer un control de potencia escalable a 400 V desde 0,4 kW hasta 630 kW en aplicaciones de elevación pesada, conformado de materiales y manipulación continua de fluidos.

Dinámica vectorial en bucle cerrado y arquitectura de retención a velocidad cero
Los fabricantes de maquinaria industrial a menudo deben compatibilizar requisitos cinemáticos contrapuestos dentro de una misma arquitectura de automatización. Mientras que los transportadores horizontales continuos solo requieren una regulación básica de la velocidad, los ejes verticales —como polipastos, elevadores verticales y transelevadores— exigen el par nominal instantáneo en el milisegundo exacto en que se desactiva el freno electromecánico, evitando caídas por gravedad o holguras mecánicas.

El variador de velocidad R1 supera esta barrera de control integrando algoritmos vectoriales de alto rendimiento en bucle abierto y cerrado, diseñados para mantener un par continuo hasta los 0 Hz. Esta respuesta estabiliza cargas dinámicas en polipastos, prensas de estampación, trenes de laminación, bobinadoras industriales y husillos de máquinas-herramienta, preservando al mismo tiempo la eficiencia de modulación en ventiladores centrífugos, bombas de proceso y compresores de gas industriales.

Estructura unificada de parámetros e ingeniería de migración
La migración de software entre diferentes rangos de potencia de accionamientos suele acarrear elevados costes de integración, exigiendo el rediseño del control y la reconfiguración de telegramas de bus de campo. Para eliminar estas fricciones técnicas, OMRON ha alineado la serie R1 con la arquitectura de su consolidado variador M1.

El R1 comparte con la plataforma M1 una estructura idéntica de parámetros internos, la misma nomenclatura de bornes y el mismo direccionamiento de comunicaciones. Los ingenieros de control programan la unidad mediante el entorno de desarrollo integrado (IDE) unificado Sysmac Studio a través de la personalización estándar de Drive Programming. Esta compatibilidad permite transferir directamente las rutinas existentes de autómatas programables (PLC), perfiles de movimiento y bloques funcionales específicos de la aplicación al R1, sin necesidad de reprogramar el software de control ni modificar los esquemas de cableado de campo.

Diagnóstico predictivo y normas de fiabilidad industrial
Las paradas no programadas de producción en líneas de proceso continuo se originan con frecuencia en sobrecargas térmicas o averías de los sistemas mecánicos de refrigeración. El R1 incorpora rutinas de diagnóstico predictivo a nivel de hardware proyectadas para una vida útil de componentes de 10 años, abarcando los bancos de condensadores internos y los ventiladores de refrigeración activa.

Los circuitos de supervisión interna monitorizan la fatiga térmica de los transistores bipolares de puerta aislada (IGBT), evalúan el deterioro del caudal de aire de refrigeración y registran historiales de funcionamiento. Ante cualquier anomalía operativa, los registros de memoria interna capturan datos de trazabilidad diagnóstica para acelerar el análisis de causa raíz. La puesta en servicio y el ajuste local de parámetros se realizan mediante un panel gráfico extraíble compatible con 10 idiomas, puerto USB integrado y conectividad inalámbrica Bluetooth para el acceso a parámetros desde dispositivos móviles.

Seguridad de máquina integrada y resistencia medioambiental
Para simplificar el diseño de los circuitos de seguridad, el variador integra de serie la función de desconexión segura de par (Safe Torque Off, STO), certificada con Nivel de Integridad de Seguridad 3 (SIL 3) según la norma IEC 61508 y Nivel de Rendimiento e (PL e) bajo la norma ISO 13849-1. Esta arquitectura integrada corta directamente la alimentación a los controladores de puerta (gate drivers) del motor, eliminando la necesidad de contactores externos secundarios o relés de seguridad redundantes.

Para su utilización en atmósferas industriales corrosivas, las tarjetas de circuitos impresos internas incorporan un recubrimiento protector (conformal coating) certificado según la norma IEC 60721-3-3 Clase 3C2 frente a sustancias químicas y gases. Las opciones de diseño térmico incluyen un adaptador para montaje pasante (push-through) que aísla el flujo de aire del disipador térmico hacia un conducto exterior con protección IP55, evacuando el calor residual fuera de los armarios eléctricos. La conectividad serie estándar se basa en Modbus RTU, respaldada por las homologaciones CE, UL, cUL/CSA y RoHS2.

Contexto adicional:
esta sección detalla especificaciones técnicas y comparativas competitivas no contempladas en el anuncio original del producto.

Los variadores de velocidad de baja tensión y alta potencia en la gama trifásica de 400 V se evalúan por su respuesta dinámica de corriente, márgenes de sobrecarga y mitigación de armónicos internos. En la arquitectura del R1, el control vectorial en bucle cerrado alcanza una frecuencia de respuesta del lazo de corriente de hasta 1500 Hz, con frecuencias de salida máximas de hasta 590 Hz. La gama contempla diversas clasificaciones de régimen de carga: servicio muy pesado (High Heavy Duty, HHD) con márgenes de sobrecarga del 150 % durante 60 segundos y del 200 % durante 3 segundos, servicio pesado (Heavy Duty, HD) y servicio normal (Normal Duty, ND) destinado a cargas centrífugas de par variable. Hasta 75 kW, las unidades integran transistores de frenado dinámico, e incorporan resistencias de frenado internas de hasta 7,5 kW para reducir el espacio ocupado en el armario.

Dentro del sector global de la automatización industrial, el OMRON R1 compite frente a familias consolidadas para servicio pesado como las plataformas modulares Siemens SINAMICS G120/S120, la serie de accionamientos industriales ABB ACS880 y la línea Yaskawa GA700. Mientras ABB y Siemens dependen en gran medida de ecosistemas Ethernet industriales propietarios —como PROFINET y PROFIsafe—, la plataforma R1 aprovecha la integración estandarizada de Modbus RTU junto con la arquitectura de movimiento EtherCAT de Sysmac Studio. Asimismo, frente a variadores de uso general que exigen módulos auxiliares opcionales para alcanzar SIL 3 / PL e STO o tratamientos de barnizado específicos para tolerar entornos severos, la inclusión de serie de STO SIL 3 y la protección química conforme a IEC 60721-3-3 Clase 3C2 sitúa al R1 como una solución sustitutiva directa (drop-in) para plantas con presencia de contaminantes y líneas de transformación mecánica de alta carga.

Editado por Natania Lyngdoh, editora de Induportals, con asistencia de IA.

www.industrial.omron.com
