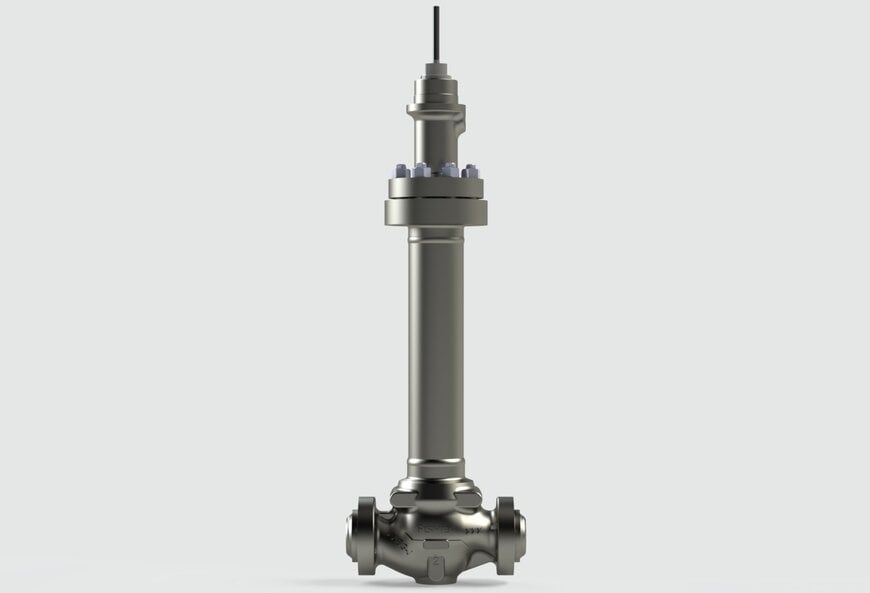

Válvula de control criogénica reduce fugas y pérdidas energéticas

Los sistemas de proceso criogénico en LNG, licuefacción de hidrógeno y separación de aire requieren un control preciso del flujo a temperaturas extremas, limitando al mismo tiempo las pérdidas de energía y las emisiones fugitivas. En este contexto, Emerson ha introducido la Fisher IC2 Cryogenic Top-Entry Control Valve para aplicaciones industriales a baja temperatura.

Diseñada para integración en caja criogénica
La válvula está destinada a su uso en cajas criogénicas, que albergan equipos criogénicos aislados como intercambiadores de calor, sistemas de tuberías y columnas de destilación. Estos entornos operan típicamente a temperaturas cercanas a -269 grados Celsius, lo que exige componentes capaces de mantener la integridad estructural y el rendimiento de sellado bajo estrés térmico.

La válvula de control Fisher IC2 está diseñada para operar hasta -452 grados Fahrenheit (-269 grados Celsius), en línea con las condiciones presentes en la producción de LNG y en sistemas de licuefacción de hidrógeno. Su aplicabilidad abarca industrias de proceso donde el control estable de fluidos a temperaturas criogénicas es esencial para la eficiencia del sistema y el rendimiento del proceso.

Gestión de la transferencia térmica y las emisiones
Los sistemas criogénicos son sensibles a la entrada de calor, lo que incrementa la demanda energética y puede provocar inestabilidad en el proceso. La válvula IC2 incorpora un diámetro de extensión reducido y un deflector de fluido para limitar la transferencia térmica por conducción desde el entorno hacia el fluido de proceso.

Al limitar la entrada de calor, la válvula reduce la energía necesaria para mantener bajas temperaturas del fluido, contribuyendo a una mayor eficiencia del proceso dentro del contexto de la automatización industrial. Estos elementos de diseño también favorecen condiciones operativas más estables en procesos criogénicos continuos.

El control de fugas se logra mediante el sistema de empaquetadura Fisher ENVIRO-SEAL™ y un conjunto de fuelle integrado. Esta configuración limita las emisiones fugitivas a un máximo de 100 partes por millón en volumen, cumpliendo o superando los requisitos de la U.S. Environmental Protection Agency. Tasas de emisión más bajas influyen directamente en el cumplimiento normativo y reducen la pérdida de producto en aplicaciones con gases volátiles.

Acceso a mantenimiento en sistemas de baja temperatura
La complejidad del mantenimiento en instalaciones criogénicas se debe a las capas de aislamiento y a la accesibilidad limitada. La válvula IC2 utiliza un diseño top-entry que permite el mantenimiento de los componentes internos sin retirar el cuerpo de la válvula de la tubería.

Las características de mantenimiento incluyen una única tuerca de empaquetadura, un conjunto de vástago modular, un fuelle reemplazable de forma independiente y componentes internos sustituibles como el obturador y el anillo de asiento. Se proporciona una herramienta específica para la extracción del anillo de asiento, reduciendo el tiempo de intervención y minimizando las interrupciones operativas.

La válvula también incorpora materiales internos endurecidos y un sellado metal-metal para mantener el rendimiento de sellado durante ciclos operativos prolongados, especialmente en aplicaciones con ciclos térmicos repetidos y variaciones de presión.

Clase de presión y rango de tamaños
La válvula de control Fisher IC2 está clasificada para servicio en clase de presión CL600 y está disponible en tamaños de 1 a 4 pulgadas (DN25 a DN100). Este rango permite su integración en diversas líneas de proceso criogénico, con opciones adicionales de tamaño en desarrollo.

Implicaciones para la eficiencia de procesos criogénicos
En aplicaciones criogénicas, el consumo de energía y el control de emisiones están estrechamente relacionados con el rendimiento de los componentes. Al combinar la reducción de la transferencia térmica, tasas de fuga controladas y un acceso simplificado al mantenimiento, el diseño de la válvula aborda las limitaciones operativas típicas en sistemas de LNG, hidrógeno y separación de aire.

La integración de estas características permite un comportamiento del sistema más predecible, una menor necesidad de mantenimiento a lo largo del ciclo de vida y una mejor alineación con los requisitos de cumplimiento ambiental en entornos industriales.

Editado por Aishwarya Mambet, editora de Induportals, con asistencia de IA.

www.emerson.com
